    • F
      flc85 Admin last edited by

      Le module GPS EM406A utilise la technologie SIRF III d'une très grande sensibilité (-159dBm).Il peut s'utiliser derrière une fenêtre.
      Sa tension d'utilisation donnée par le constructeur est de 4.5 à 6.5 volts pour une consommation de 44 mA mais il fonctionne aussi très bien sous 3.6 volts.
      Une batterie interne lui permet de conserver toutes les données en cas de coupure d'alimentation,et il est équipé d'une led indiquant la bonne réception GPS (GPS fix).
      La connexion série utilise un signal variable de type TTL (0V/2.85V),vous devez régler les cavaliers de la carte CPU en conséquence.

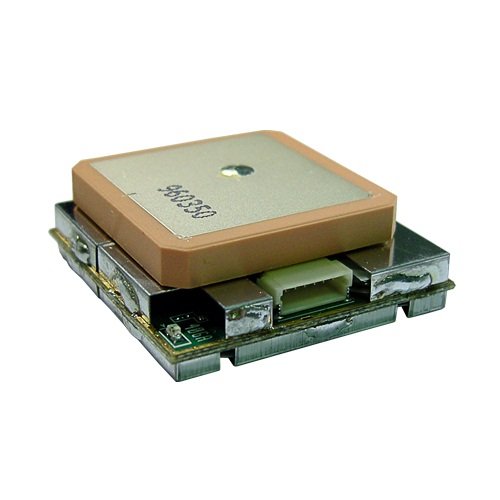

      Voilà à quoi ressemble le module GPS,il ne possède pas de boitier,il devra donc être placé dans une boite étanche pour une utilisation en extérieur.

      [img]http://i00.i.aliimg.com/img/pb/687/665/361/361665687_477.jpg[/img]
      [img]http://www.angeln-edersee.de/blitzortung/10.JPG[/img]

      Repérage du connecteur

      [img]http://www.dessauwetter.de/board_daten/modul_em-406_anschluss.png[/img]

      Raccordement sur la carte CPU 6 version 6

      [img]https://encrypted-tbn0.google.com/images?q=tbn:ANd9GcRYGTjO_W5pegYUn3oXr8NP1h7ByCbBN97J_PfddcgjXtaxQ7tQcA[/img]

      Position des cavaliers sur une carte CPU 6 version 6 utilisant une alimentation 5 volts et un taux de transfert à 38400 baud

      [img]http://www.blitzortung.fr/document/florent/gps1.jpg[/img] [img]http://www.blitzortung.fr/document/florent/gps2.jpg[/img] [img]http://www.blitzortung.fr/document/florent/gps3.jpg[/img]

      Raccordement sur la carte CPU 6 version 7

      [img]http://www.blitzortung.fr/document/florent/pcb6_7.jpg[/img]
