Tutoriel : Montage de ma station RED
-
Bonsoir,
Je souhaite faire une petit reportage/tuto sur le montage de ma station.
Je le mets dans un premeir temps sur le forum VIP afin d'éviter d'être pollué par plein de questions de non-memnbres.
Je suppose qu'il sera ensuite possible à un admin de le déplacer dans le forum publique?
Mon but étant de montrer que, finalement, ce n'est pas si compliqué de monter une station.
EDIT par Clément: Questions, remarques et suggestions dans ce sujet: http://www.blitzortung.fr/viewtopic.php?f=20&t=264 -
[b]1ère partie: le déballage du kit[/b]
Tout a commencé il y a un bon mois avec la réception par la poste d'une petite boite bien pleine.
[url=http://www.servimg.com/image_preview.php?i=211&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6810.jpg[/img][/url]

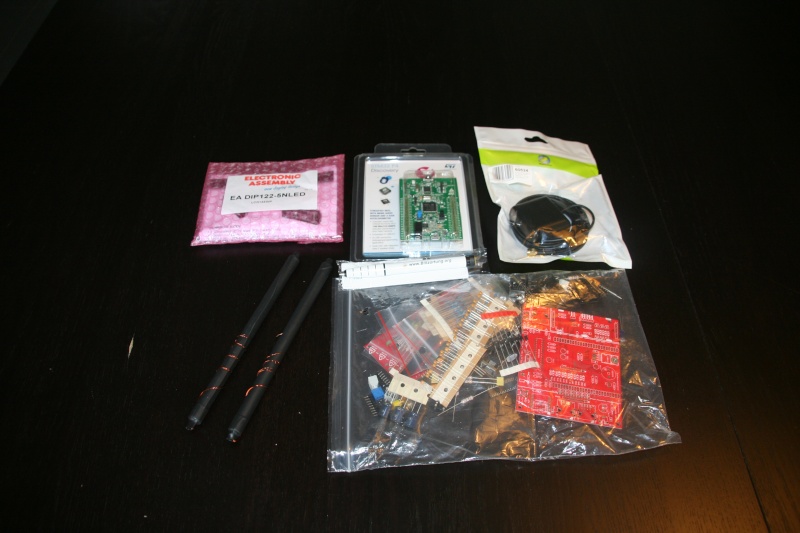

Le déballage tient ses promesses. Je vais les détailler ci-dessous.
[url=http://www.servimg.com/image_preview.php?i=212&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6811.jpg[/img][/url]
Mais avant, petite surprise.... Merci Egon !
[url=http://www.servimg.com/image_preview.php?i=213&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6812.jpg[/img][/url]

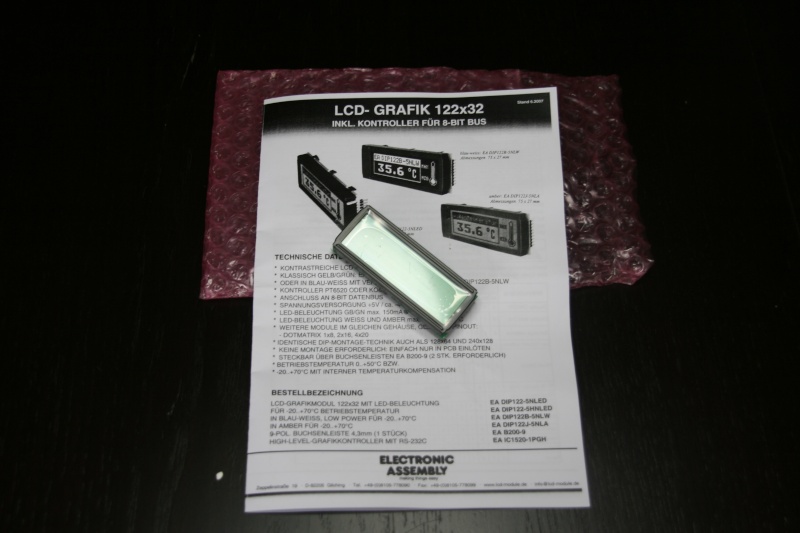

L'afficheur:
[url=http://www.servimg.com/image_preview.php?i=214&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6813.jpg[/img][/url]

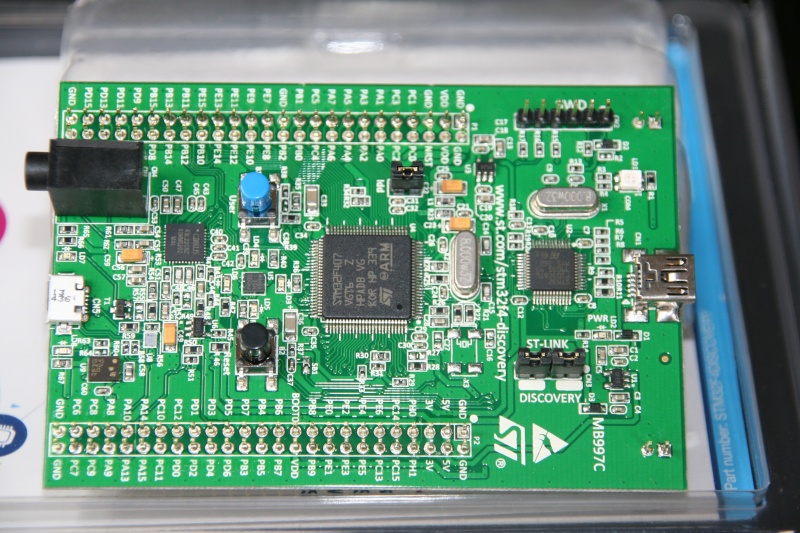

La carte CPU:
[url=http://www.servimg.com/image_preview.php?i=215&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6814.jpg[/img][/url]

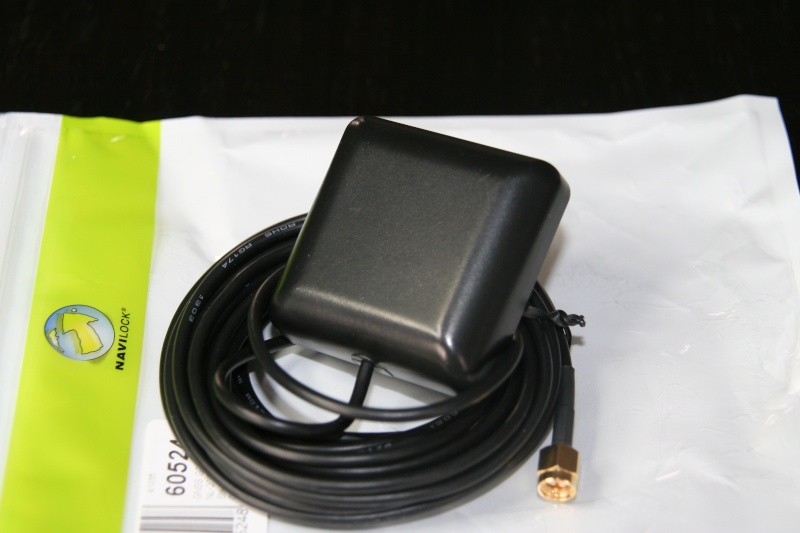

L'antenne GPS:
[url=http://www.servimg.com/image_preview.php?i=216&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6815.jpg[/img][/url]

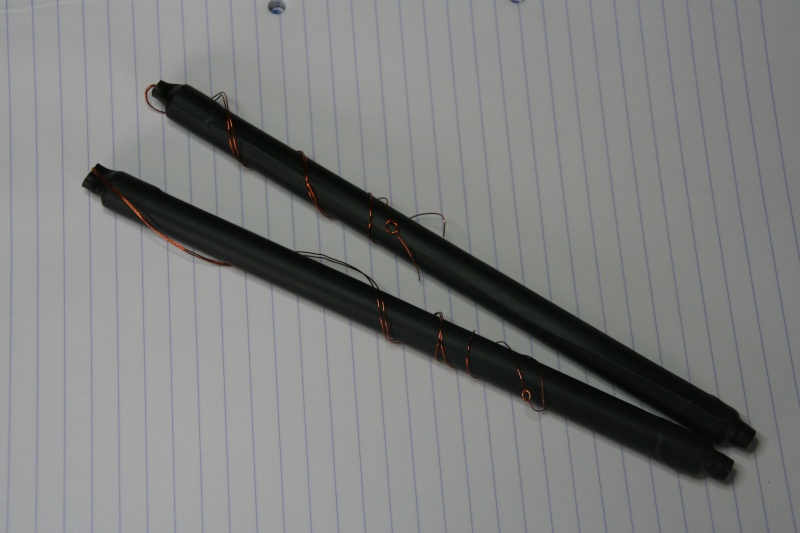

Les deux antennes ferrite:
[url=http://www.servimg.com/image_preview.php?i=217&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6816.jpg[/img][/url]

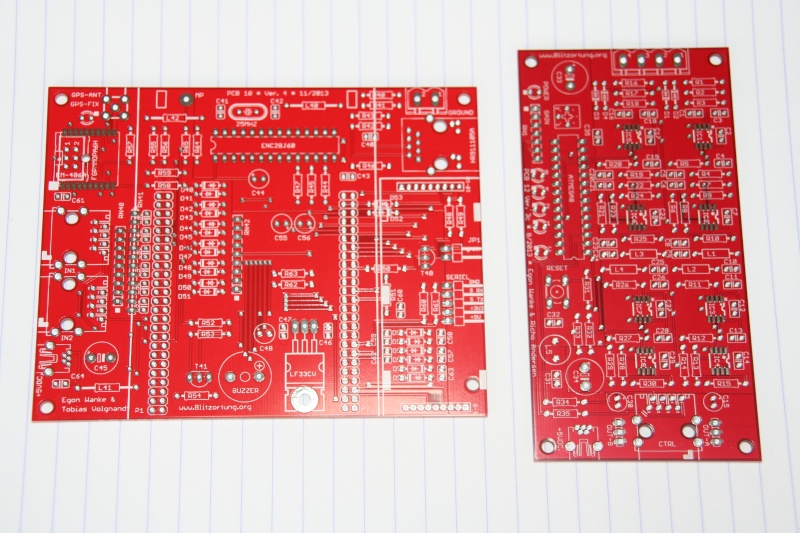

Les deux PCB (de très grande qualité):
[url=http://www.servimg.com/image_preview.php?i=218&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6817.jpg[/img][/url]

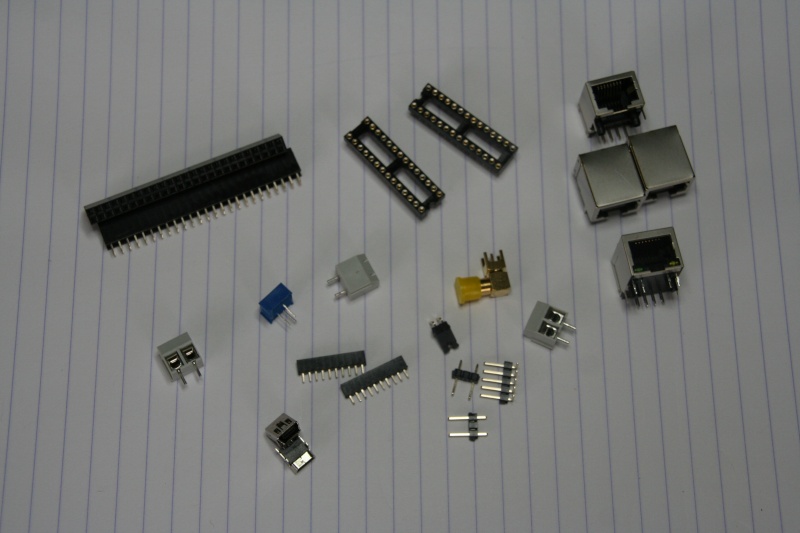

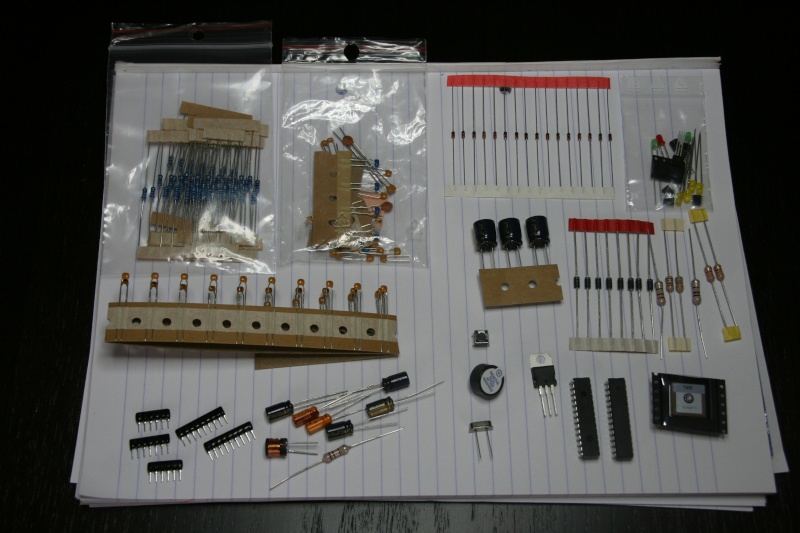

Les composants:
[url=http://www.servimg.com/image_preview.php?i=219&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6818.jpg[/img][/url]
[url=http://www.servimg.com/image_preview.php?i=220&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6819.jpg[/img][/url]
Et voilà... il n'y a plus qu'à....
Prochaine partie, la préparation du matériel et du plan de travail. -
[b]Seconde partie: la préparation du matériel et du plan de travail[/b]
Si j'ai un diplôme en électronique, il y plus de 25 ans que je n'ai plus monté une carte électronique.
Je n'ai jamais soudé de composants de surface et encore moins de GPS ou d'ampli-op.
Je n'ai plus d'équipement de soudure.
Par contre, je me souviens d'un point important: un minimum de BON matériel est essentiel.
Pas de grosse dépense ici. Nous allons en faire la liste ensemble. Pour les prix, je me suis inspiré d'Amazon....

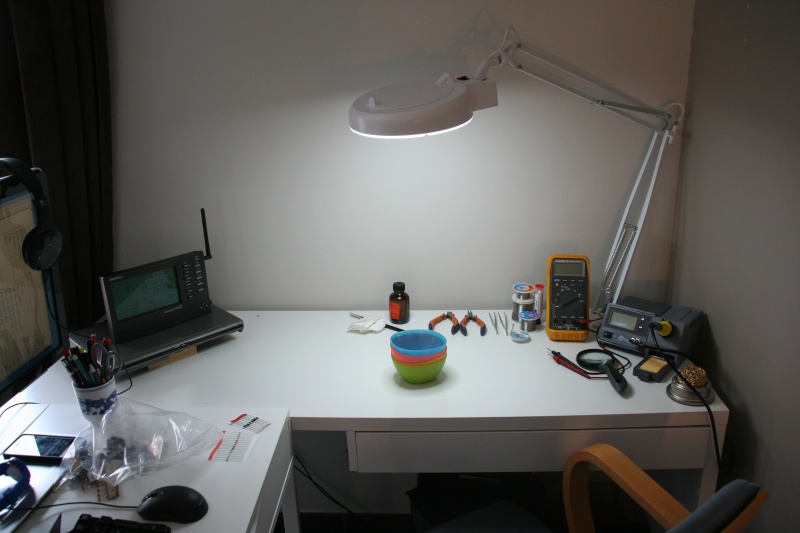

1. Un plan de travail dégagé et lumineux. Ici, je dispose d'environ 30 par 60 cm de dégagement.
[url=http://www.servimg.com/image_preview.php?i=221&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6910.jpg[/img][/url]
2. Quelques petits pots: un par carte (pour trier le matériel) et un pot qui servira de mini-poubelle (il y aura beaucoup de déchets)
[url=http://www.servimg.com/image_preview.php?i=222&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6911.jpg[/img][/url]

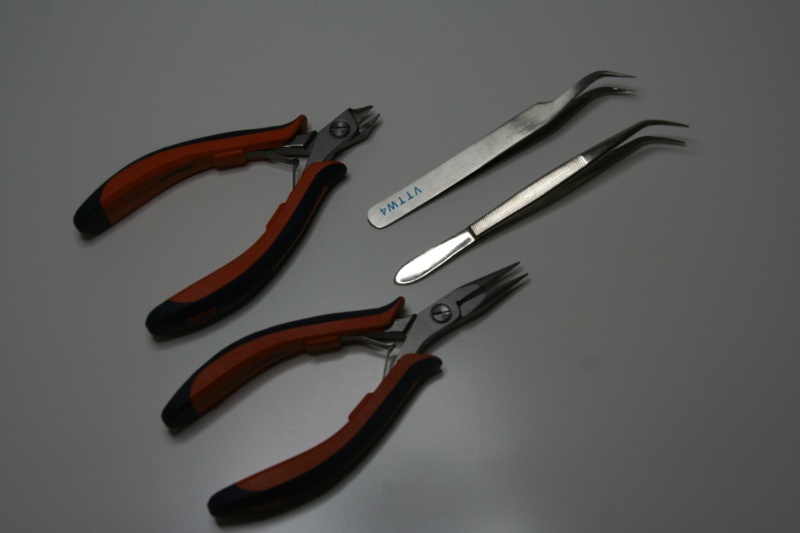

3. Les pinces: [list]- [*]une petite pince coupante "électronique" (5€),
- [*]une petite pince à fins becs pointu (5€),
- [*]une pince brucelles à bec courbé (la plus fine possible - 2€)
[/list] La pince brucelles est indispensable pour manipuler les petits composants.
Note: on trouve également des petites trousses avec 8 pinces électroniques pour moins de 15€
[url=http://www.servimg.com/image_preview.php?i=223&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6912.jpg[/img][/url]

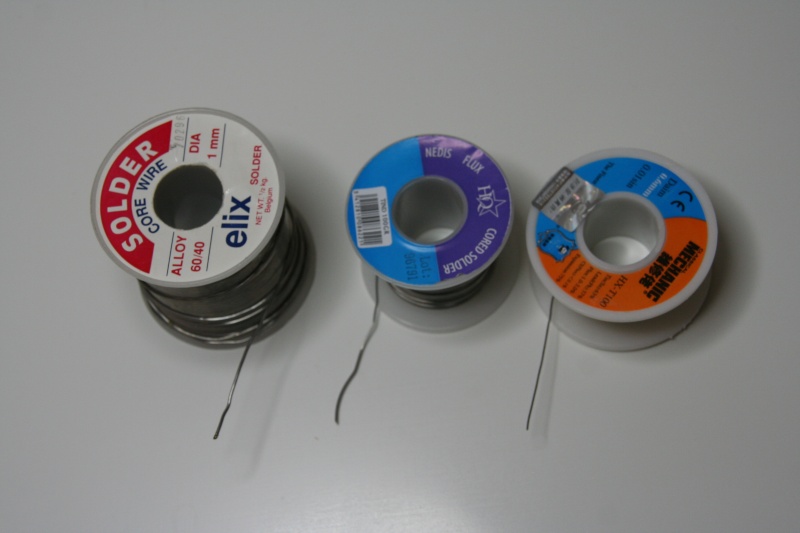

4. La soudure:
Je dispose d'une vieille bobine de soudure 64/40 1mm (à gauche sur la photo) qui me sert occasionnellement pour étamer ou souder ensemble des fils électriques => après essai, c'est définitivement trop gros. J'ai donc acheté une bobine de 60/40 0.6mm sur internet (celle de droite)... qui n'est finalement arrivée que 3 semaines plus tard! Impatient de commencer le montage du kit, je suis donc allé chez le marchand du coin qui avait du 0.7mm en 60/40 (celle du milieu). Finalement, c'est ce diamètre qui ne semble le meilleur compromis.
C'est quoi du "60/40" ? Cela représente en fait le composition de l'alliage: 60% d'étain et 40% de plomb
Autre chose essentielle, votre soudure doit contenir du flux. C'est ce flux ou colophane qui sert de décapant/antioxydant. Il assure également une bonne "soudabilité" (la soudure est comme "bue" par les éléments que vous soudez ensemble). Il est donc indispensable pour obtenir des soudures de qualité.
Cout de la bobine de 100gr: 5€ (cette quantité devrait vous permettre de réaliser au moins 4 ou 5 kits)
[url=http://www.servimg.com/image_preview.php?i=225&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6913.jpg[/img][/url]

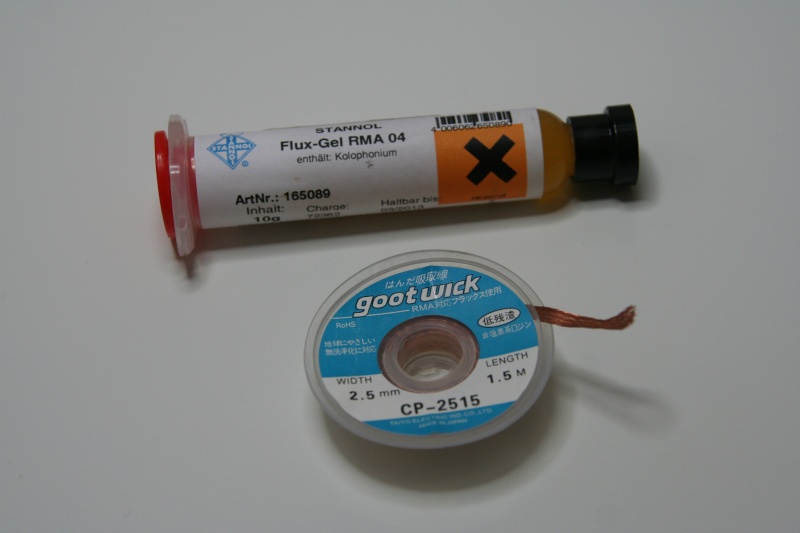

5. Du flux et de la tresse a dessouder
Le flux: Vous verrez dans la suite de ce sujet que la soudure des petits éléments tels que le module GPS et les ampli-op sera grandement facilitée par l'utilisation de flux. Ce n'est pas un élément indispensable, mais croyez moi: l'essayer, c'est l'adopter !
Je ne suis pas parvenu à en trouver "livrable sur la Belgique" et à prix raisonnable sur Internet. C'est donc le petit marchand du coin, encore lui, qui m'a dépanné. Attention: téléphonez avant, j'ai dû faire 3 boutiques avant de trouver. Cout: <2€ Quantité: avec ce tube de 10gr, j'en ai pour la vie...
La tresse a dessouder: Indispensable pour enlever un excédant de soudure ou dessouder un composant mal placé. Une pompe à dessouder n'est pas appropriée pour le type de travail que nous allons faire. Cout: 4€
[url=http://www.servimg.com/image_preview.php?i=228&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6915.jpg[/img][/url]

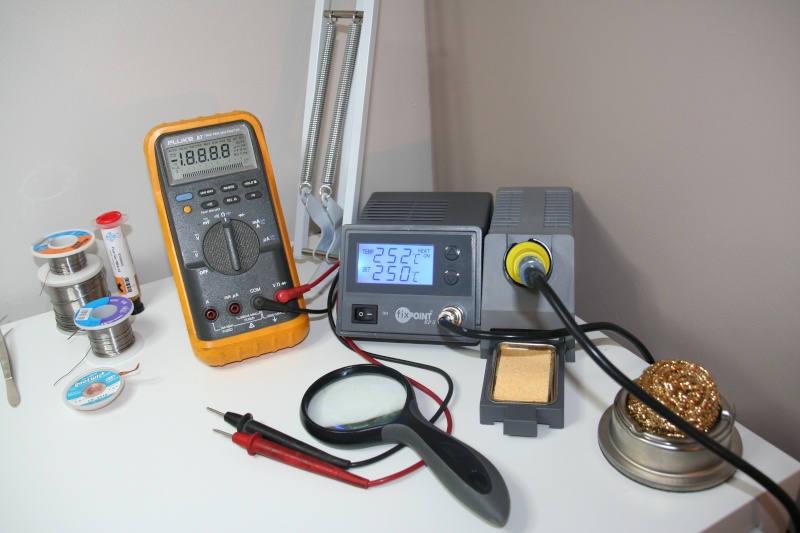

6. Un multimètre: indispensable pour le tri des résistances... à moins que vous ne soyez un pro de code des couleurs!
Ici, c'est un modèle pro que j'utilise pour un autre de mes loisirs... mais un simple multimètre du brico fera l'affaire pour autant qu'il ait la fonction Ohm-mètre.
7. La lampe-loupe: en fonction de votre vue, indispensable ou pas... :geek:
Une simple loupe peut également faire l'affaire... mais vous risquez vite de regretter de ne pas être équipé d'une troisième main...
8. Le fer à souder: Un simple fer 25W ou 15W est amplement suffisant. Je déconseille un fer plus puissant qui risque de bruler le PCB, les composants et surtout faire s'évaporer le flux trop rapidement, rendant toute soudure correcte impossible.
Ici, je me suis fait un petit plaisir en achetant un poste avec réglage de température automatique. Coût: 57€

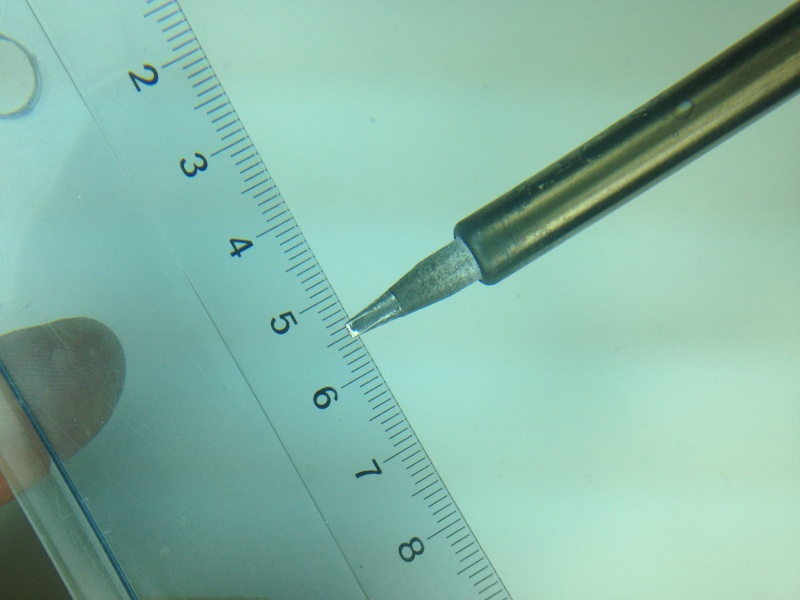

Le panne du fer à souder est un élément important pour la qualité des soudures. J'utilise une panne plate fine de 2mm de large. Une panne pointue ne (me) convient pas.
Autre élément indispensable: la petite éponge humide (pas mouillée!) pour nettoyer la panne du fer avant [u]chaque[/u] soudure
Par contre, optionnelle: la boule style "tampon jex" pour nettoyer la panne du fer à souder.
[url=http://www.servimg.com/image_preview.php?i=226&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6914.jpg[/img][/url]
[url=http://www.servimg.com/image_preview.php?i=227&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1911.jpg[/img][/url]
9. Ah oui, j'oubliais... L'alcool isopropylique et un petit pinceau
L'alcool isopropylique fonctionne très bien pour nettoyer votre PCB après soudure. Afin de ne pas en acheter une grande quantité, je suis allé le chercher chez le pharmacien. Cout: <1€
Le petit pinceau est en fait un pinceau pour peinture à l'huile pour lequel j'ai un peu raccourci les poils. Cout: <5€ (kit de 5 pinceaus low cost du brico)
[url=http://www.servimg.com/image_preview.php?i=229&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1912.jpg[/img][/url]
Et voilà, la suite au prochain épisode.... -
J'ajoute qu'il est très intéressant d'avoir une brucelle "fermée sans pression".
[attachment=0]photo.JPG[/attachment] -
[b]Episode 3: Triage des composants[/b]
Bin, oui, avant de commencer les choses sérieuses, il nous faut encore un peu de préparation...
Nous allons monter 2 cartes, il s'agit donc de reconnaitre et séparer les composants.
Premièrement, assurez-vous d'avoir la dernière version (ou du moins celle qui correspond à votre kit) du manuel de montage disponible [url=http://www.blitzortung.org/Documents/TOA_Blitzortung_RED.pdf?1408120265]ici[/url].
Après l'avoir lu attentivement, imprimez les deux listes de composants (je monte une carte ampli 12.3 pour antennes magnétiques et la carte controller 10.4).
Au fur et à mesure que vous trierez les composant, identifiez les (ce sera plus facile de les reconnaitre par la suite) et cochez les sur leur liste. De cette manière, vous pourrez vérifier que tout est bien là et éviterez la confusion entre deux composants.

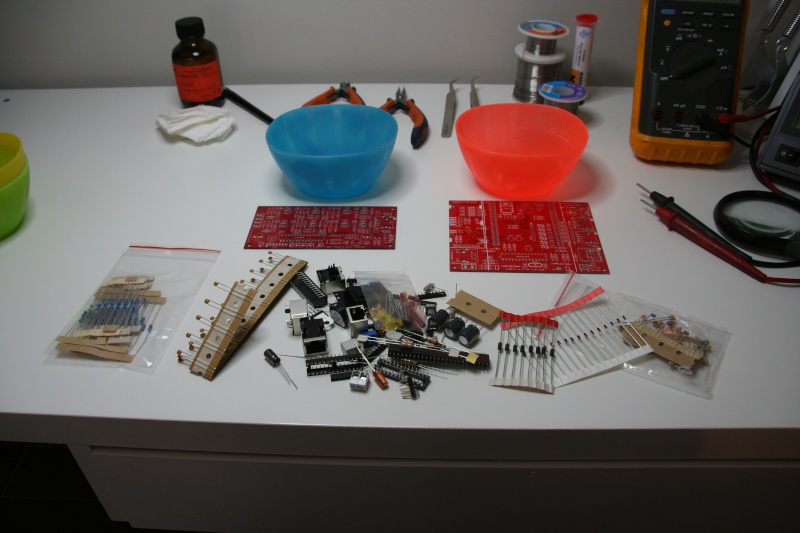

1. identifier les composants
Le manuel de montage est votre ami.
Comparez les quantités indiquées avec celles fournies.
N'hésitez pas à zoomer sur les photo contenues dans le fichier PDF !
Mesurez les résistances avec l'ohm-mètre.
[url=http://www.servimg.com/image_preview.php?i=230&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6916.jpg[/img][/url]

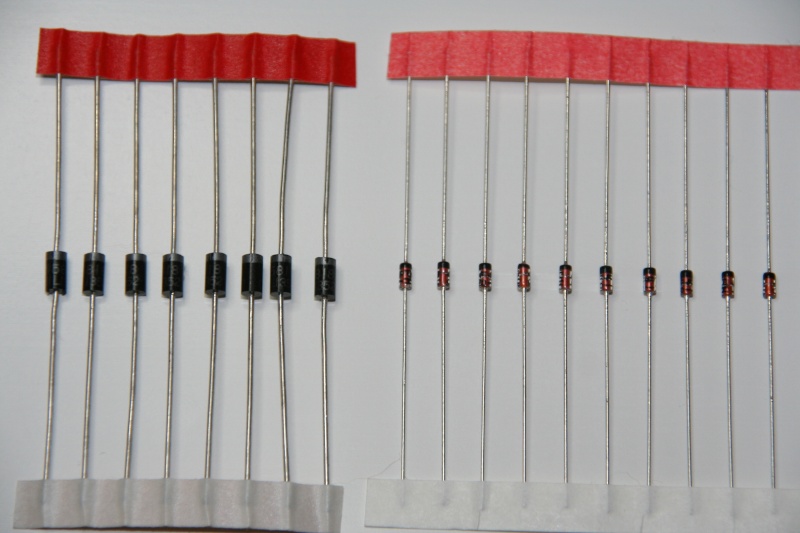

Ici, les diodes, avec à gauche les 1N5818 et à droite les 1N4148
[url=http://www.servimg.com/image_preview.php?i=231&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6917.jpg[/img][/url]

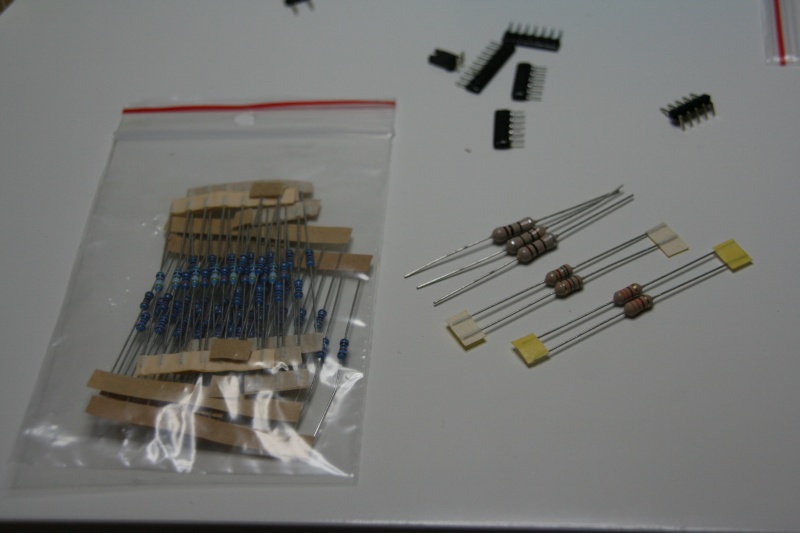

Les selfs à droite et les résistances à gauche
[url=http://www.servimg.com/image_preview.php?i=232&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6918.jpg[/img][/url]
Les connecteurs RJ-45. Celui de droite avec les diodes se place à côté de l'afficheur pour la liaison réseau. Les autres servent à transiter les signaux. Un sur la carte ampli et deux sur la carte controller.
[url=http://www.servimg.com/image_preview.php?i=233&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6919.jpg[/img][/url]

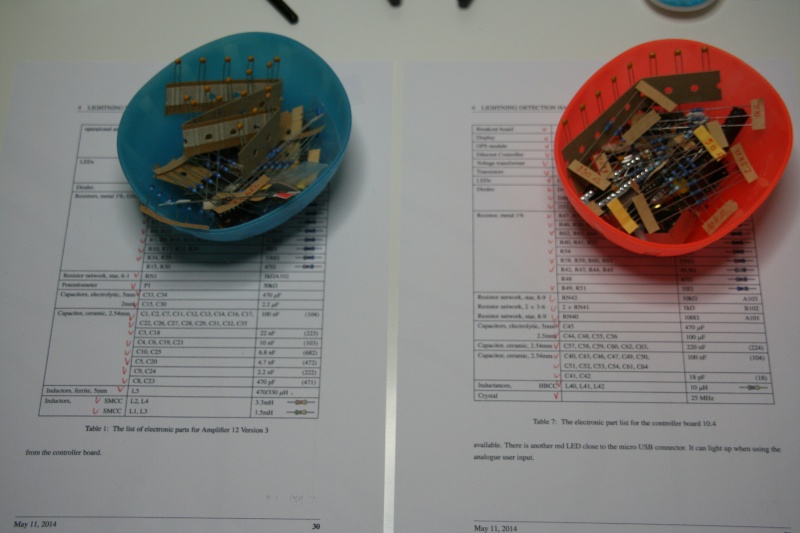

Après une bonne heure de travail, le tri est effectué. Les listes sont cochées... et il ne manque aucune pièce !
[url=http://www.servimg.com/image_preview.php?i=234&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6920.jpg[/img][/url]

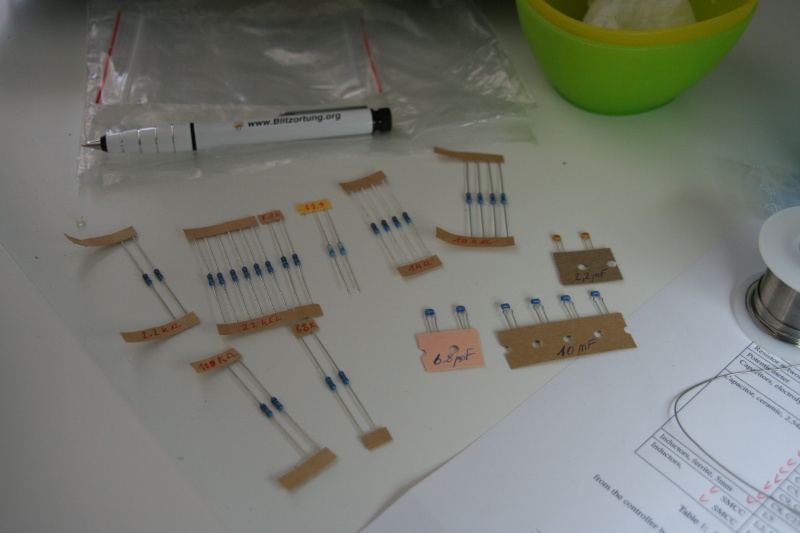

Bien entendu, vous n'avez pas oublié d'identifier les composants au fur et à mesure...
[url=http://www.servimg.com/image_preview.php?i=235&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6921.jpg[/img][/url]
Bon, quand commence-t-on à souder ? C'est la saison des orages... et rien n'est encore monté !
Encore un peu de patience. Le secret d'un montage électronique fonctionnel passe par la qualité des soudures de ses composants. Ici, nous allons devoir souder quelques composants de surface (CMS = composant monté en surface ou SMD = surface mont component).
Dans la quatrième partie, youtube sera notre ami... -
[b]Episode IV: Petit cours de soudure[/b]
Les meilleures vidéos sont en anglais mais il est possible d'en trouver en français également.
Les bases:
[BBvideo 560,340]https://www.youtube.com/watch?v=I_NU2ruzyc4[/BBvideo]
Les composants SMD:
[BBvideo 560,340]https://www.youtube.com/watch?v=3NN7UGWYmBY[/BBvideo]
La méthode "Drag" ou "Refluxing" pour les composants SMD:
[BBvideo 560,340]https://www.youtube.com/watch?v=wUyetZ5RtPs[/BBvideo]
Alors, prêts ? -
[b]Episode 5: On soude ![/b]
Allez, c'est parti !
Comme je vous l'ai dit plus tôt, je ne suis pas du tout un pro des montages électroniques, donc j'ai décidé de me faire la main sur quelques composants dit "traversants" (entendez les bonnes vieilles résistances ou condensateurs) que l'on soude au dos du PCB.

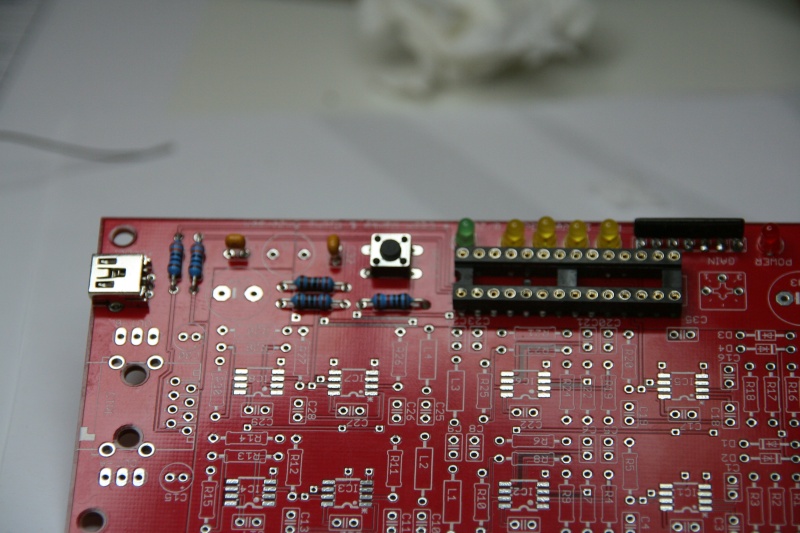

Bien entendu, la recommandation du manuel de montage qui suggère de monter les composants SMD (les plus petits) en premiers est importante. Je me suis donc fait la main sur une zone éloignée de ces composants afin garder un accès bien dégagé pour souder ceux-ci !
[url=http://www.servimg.com/image_preview.php?i=236&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6922.jpg[/img][/url]
[u]2 petits rappels pour vous faciliter la vie: [/u]

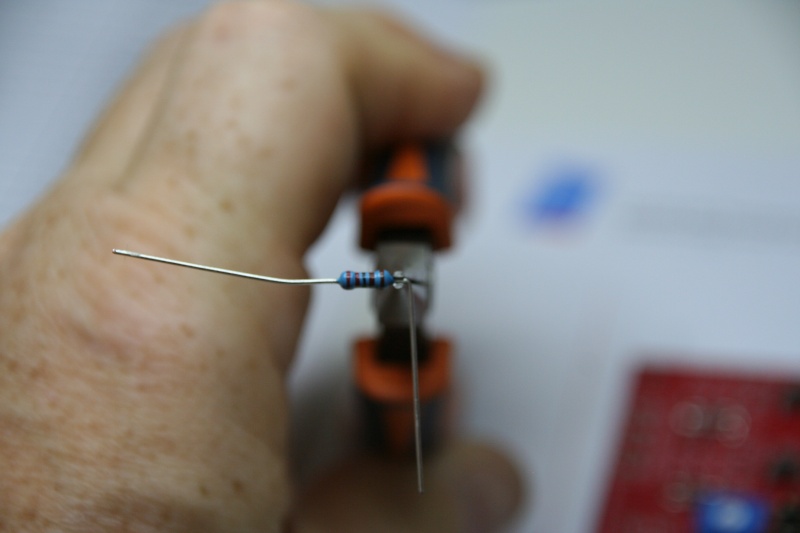

1. pliez les pattes des résistances en vous servant de la pince à fins becs, c'est juste le bon gabarit.
[url=http://www.servimg.com/image_preview.php?i=237&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6923.jpg[/img][/url]

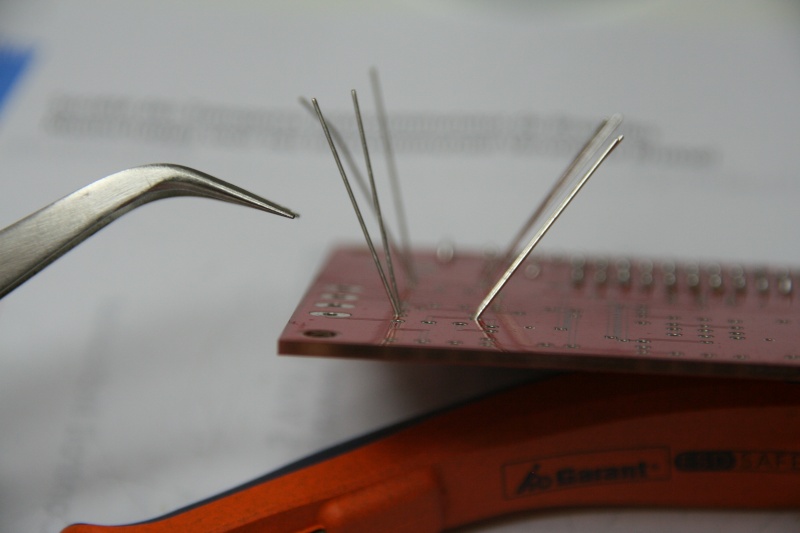

2. n'hésitez pas à plier un peu les pattes côté soudure pour que les composants ne se détachent, ni ne tombent quand vous retournez le PCB pour effectuer les soudures.
[url=http://www.servimg.com/image_preview.php?i=238&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6924.jpg[/img][/url]
Alors, vous êtes en confiance? Allez, on attaque les SMD!

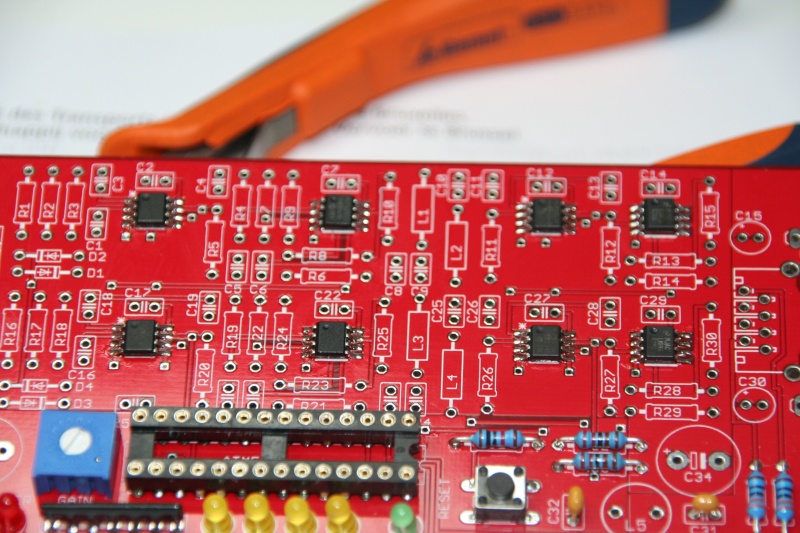

Personnellement, j'utilise la méthode dite "drag" (voir la vidéo). [list]- [*]Un peu de flux sur le PCB (vraiment peu).
- [*]Je nettoie la panne de mon fer (très important pour les SMD)
- [*]Je fixe la première patte comme expliqué dans les vidéos
- [*]Une fois le composant fixé et bien aligné, je soude le côté opposé à la fixation (on y va franchement, c'est le flux qui fait tout le travail)
- [*]Je retourne la carte, je soude le côté de la fixation
- [*]Si, par hasard il y a un pont, j'absorbe le surplus de soudure avec la tresse à dessouder (ça m'est arrivé une fois)
- [*]Dès que la soudure est bonne (vérification sous la lampe-loupe) je nettoie à l’alcool isopropylique (si vous attendez que tous les composants soient soudés, vous n'aurez plus accès et il sera impossible de bien nettoyer).
[/list] [url=http://www.servimg.com/image_preview.php?i=239&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6925.jpg[/img][/url]

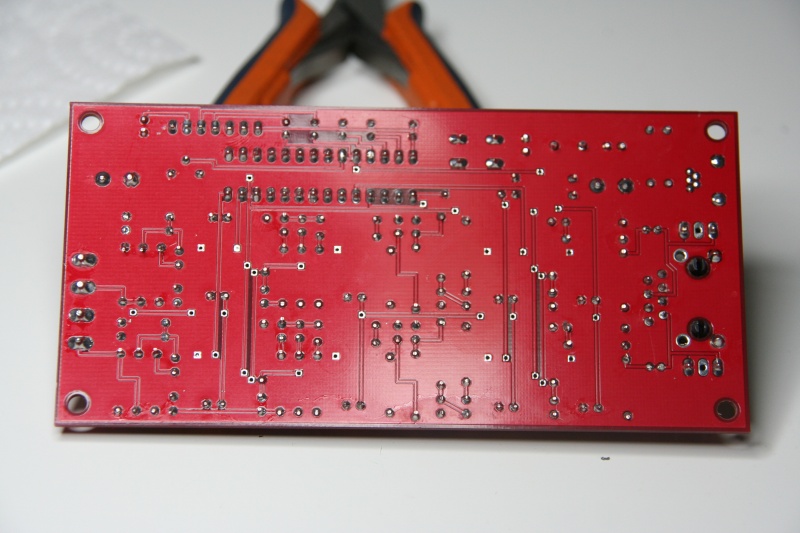

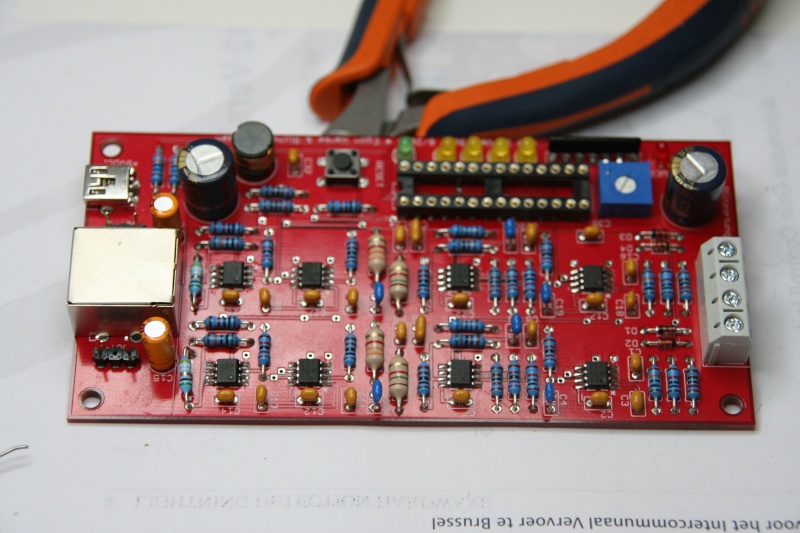

Voilà, vous êtes maintenant devenus des pro! Et pour la suite, ypluka...
[url=http://www.servimg.com/image_preview.php?i=240&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6926.jpg[/img][/url]
[url=http://www.servimg.com/image_preview.php?i=241&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6927.jpg[/img][/url]
Et puis, quand la carte ampli est finie, on passe à la carte controller...

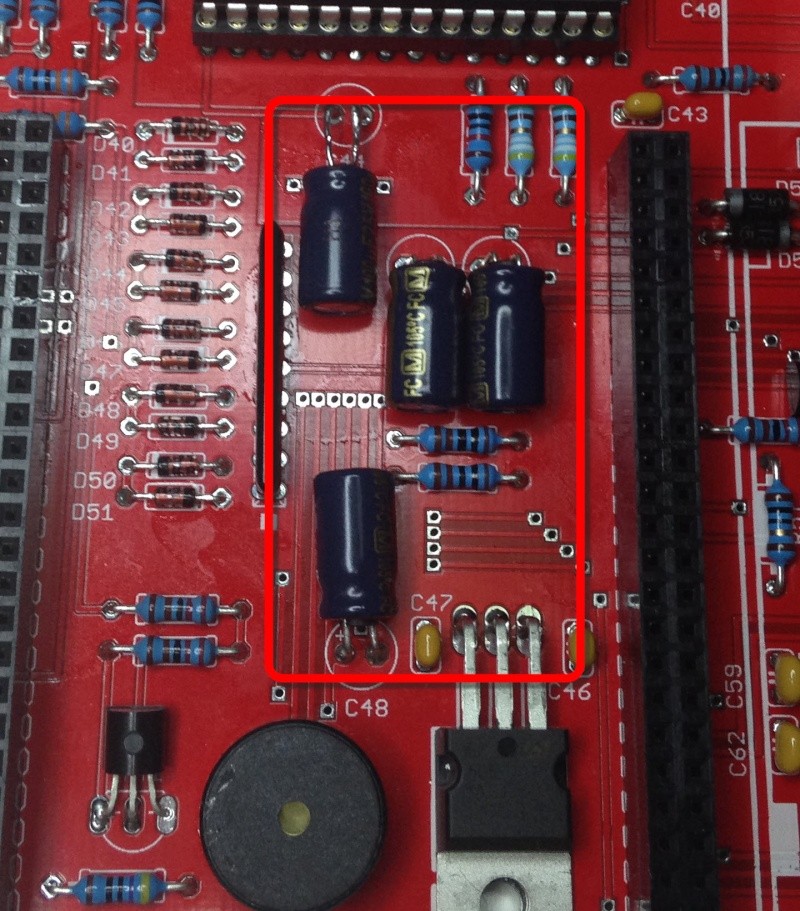

ATTENTION: les gros condensateurs se soudent couchés sinon vous ne saurez pas plugger le module CPU.
[url=http://www.servimg.com/image_preview.php?i=244&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1825.jpg[/img][/url]

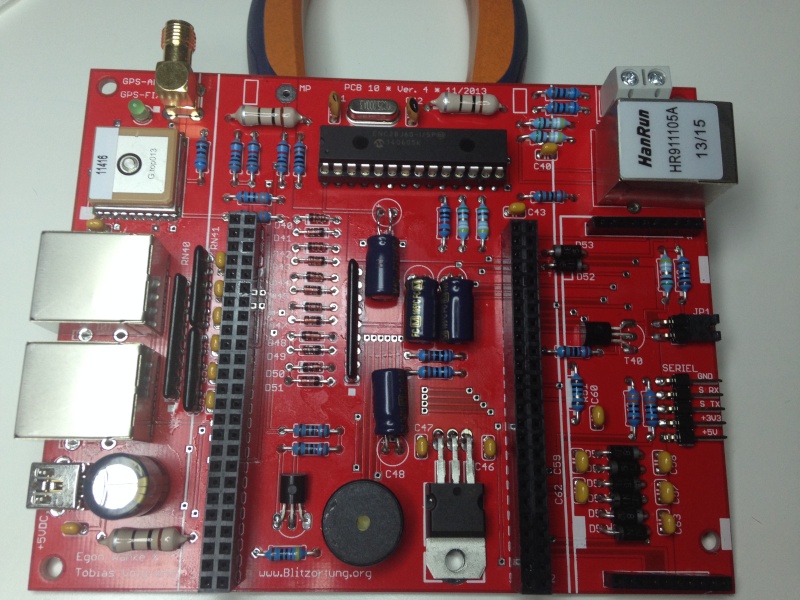

Et voilà le résultat:
[url=http://www.servimg.com/image_preview.php?i=243&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1824.jpg[/img][/url]

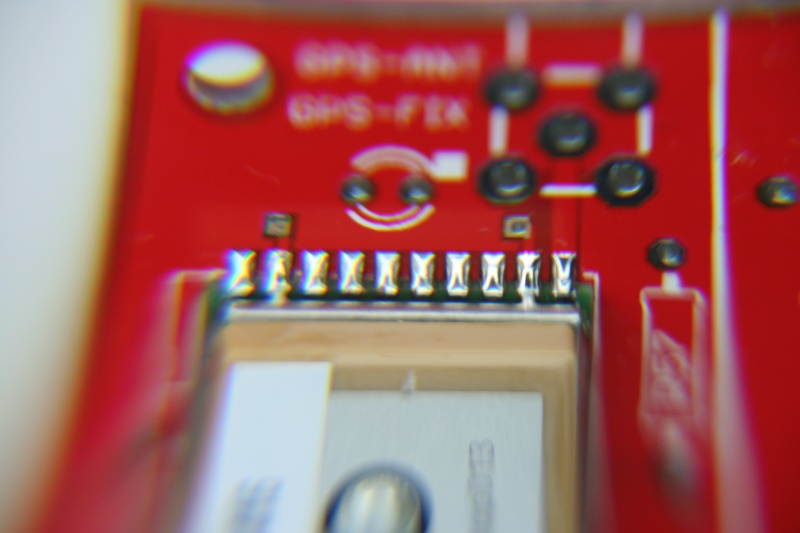

Et qui a dit que le module GPS était difficile à souder? :geek:
[url=http://www.servimg.com/image_preview.php?i=242&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6928.jpg[/img][/url]
Reste maintenant à mettre en service.... au prochain épisode ! -
[b]Episode VI: le retour des orages[/b]
Voilà, la station est montée, les tests indiqués dans le manuel sont positifs, la demande d'inscription de la station sur le réseau est faite.

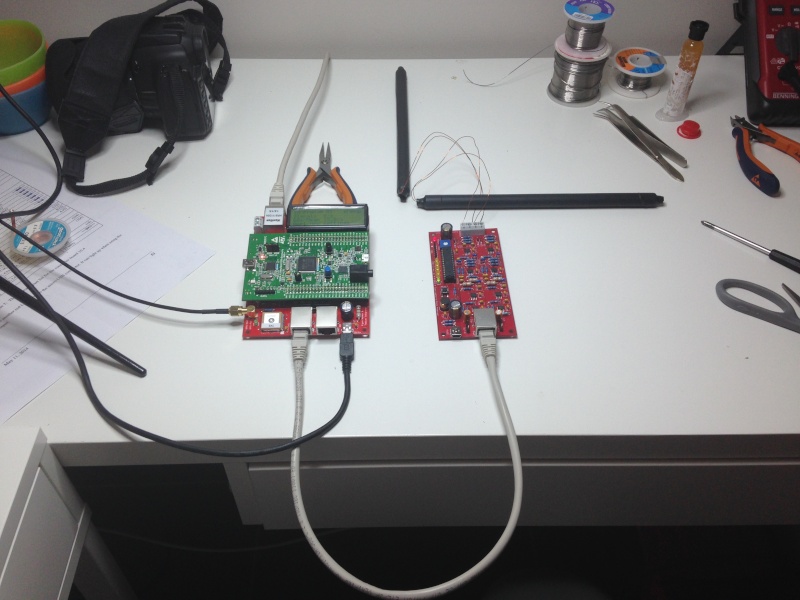

Je réalise un premier montage sur plan de travail, juste pour voir comment ça marche.
[url=http://www.servimg.com/image_preview.php?i=245&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1826.jpg[/img][/url]
Verdict: tout fonctionne nickel, mais signal pourri avec une composante sinusoïdale bien marquée... Grosse déception !
Rapidement, quelques tests me montrent que je ne suis pas dans l'environnement idéal. En effet, autour de moi, j'ai 2 PC, 2 grands écrans, un switch réseau, la lampe-loupe ET le transfo de la station météo....

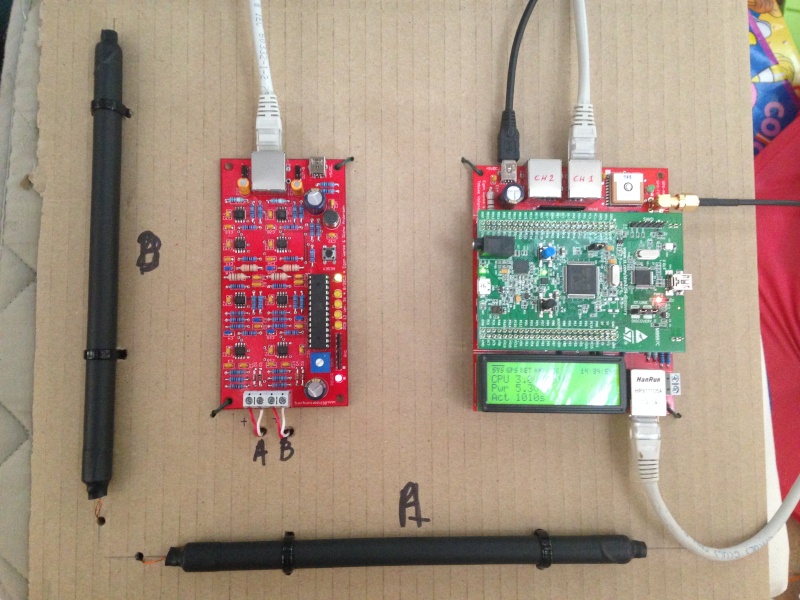

Bref, je remonte le tout sur un plan de test transportable (un bout de carton rigide, quoi ! LOL) et en avant vers le grenier...
[url=http://www.servimg.com/image_preview.php?i=246&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_1913.jpg[/img][/url]
Cette fois, plus de sinusoïde mais signal toujours aussi bruité sauf la nuit.... bizarre !
Je consulte le forum... aïe, les panneaux solaires !!! :shock:
Bon, le système quitte le grenier, redescend au rez-de-chaussée dans une pièce où tout est éteint, mieux mais pas encore top...
J'essaye même de "shielder" mes antennes ferrites avec du papier alu pour tester, etc...
Puis, comme il fait beau, je sors le système sur la terrasse... enfin, c'est beaucoup mieux ! (mais pas pratique du tout surtout qu'il est toujours sur le bout de carton)
Sachant que les antennes ferrites sont sensibles aux parasites de toute sorte, je décide de fabriquer une antenne cadre. J'ai du bois et une bobine de 50m de fil 1.5mm² en stock. Et si ça ne marche pas, le tout est réutilisable... Et puis, on prévoit des orages pour l'après-midi (normal, il fait bon depuis au moins ... ce matin)... Sitôt dit, sitôt fait... L'antenne est placée... Le voisin est sur la terrasse et ses invités me prennent pour un illuminé (ils ont peut-être un peu raison)... M'en fout, j'ai ma vengeance, l'orage arrive, leur apéro et leur barbecue est comme pour dire... à l'eau... :mrgreen:

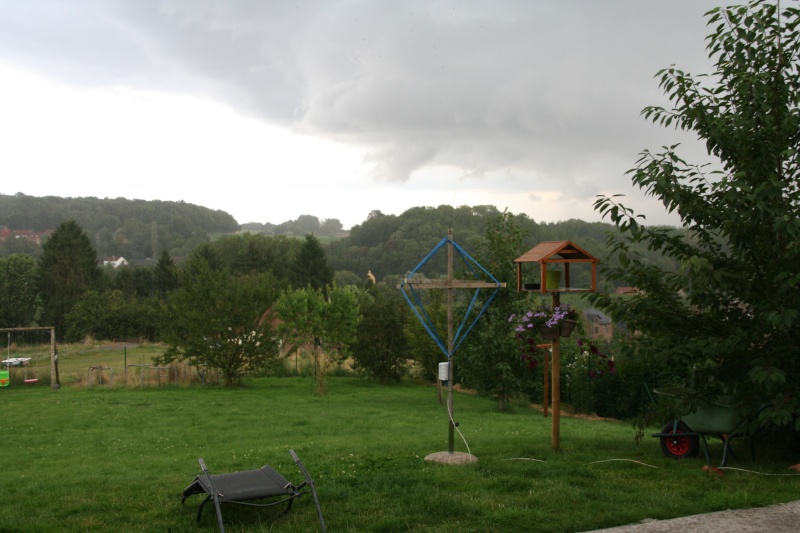

L'orage arrive, l'installation se termine, le vent se lève...
[url=http://www.servimg.com/image_preview.php?i=247&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6929.jpg[/img][/url]

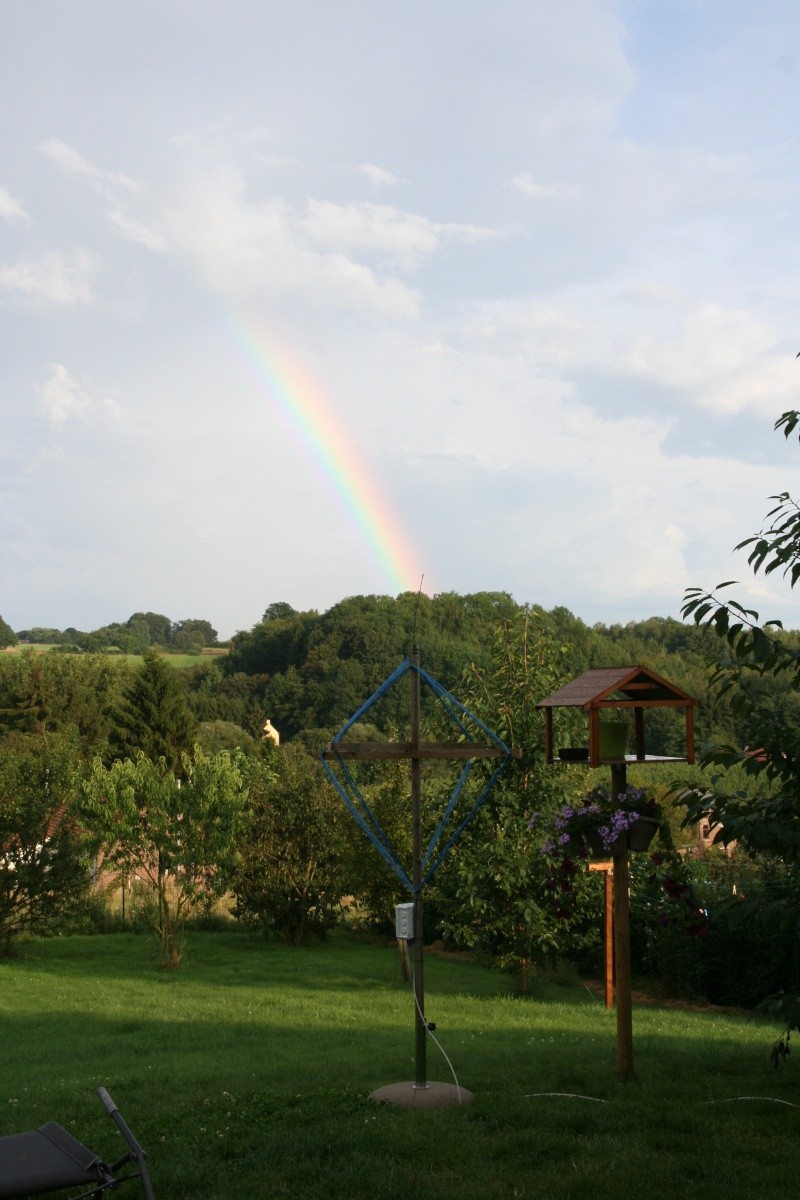

Enfin, ça marche bien... je peux monter les gains... les taux de détections montent... La récompense est au bout du chemin !
[url=http://www.servimg.com/image_preview.php?i=248&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/img_6930.jpg[/img][/url]

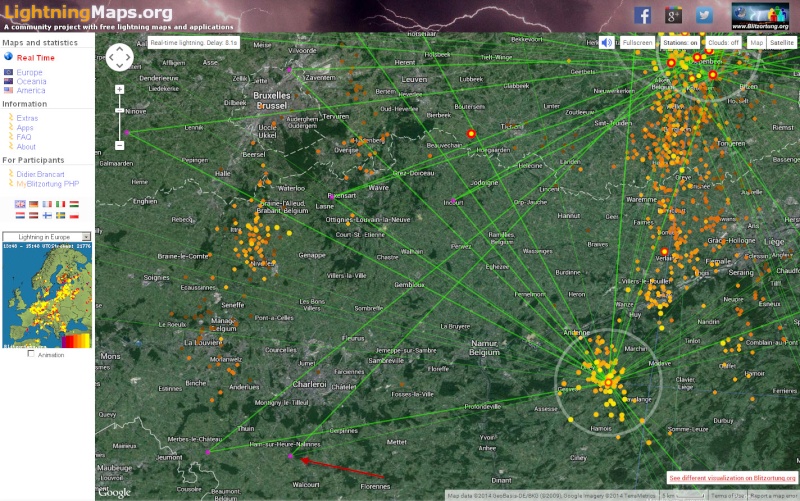

Et puis, quel plaisir de voir sa station en fonctionnement sur le réseau !
[url=http://www.servimg.com/image_preview.php?i=249&u=15321842]
[img]http://i39.servimg.com/u/f39/15/32/18/42/lightn10.jpg[/img][/url]
Je tiens à remercier Clément pour son aide précieuse lors de la mise en route de la station.
=== The End ===
