    Nouvelle station 1843 PONT DE LARN

    Réglages
    3
    21
    183
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • C
      chickenrun Participant last edited by

      Bonjour tout le monde.

      Je connecté ma station (1843) au réseau.
      Bon pour le moment, j'ai placé les antennes (ferrites et e-field) dans mon bureau.
      Je sais ce n'est pas le top, mais c'est pour tester.

      Bon je bidouille les gains, mais pouvez vous me dire à quoi sert: ![capture.jpg](/uploads/phpbb/575_ef67cce6f48b4920869f1bda25b8059f.jpg) 1) la valeur HP on ou HP off.
      2) channel A,B,C c'est pour les antennes ferrite, vue que je n'ai que 2 antennes, je laisse C en désactivé

      Cet écran de réglage: ![capture1.jpg](/uploads/phpbb/575_50d82c14c8c3ce24f15f51a706049a7f.jpg) 1) Sert il a régler le gain de la e-field?
      2) HP on ou off c'est pareil qu'au dessus

      Ensuite sur la carte:
      [url]https://www.lightningmaps.org/#y=42.0134;x=5.3777;z=7;t=2;m=sat;r=0;s=0;o=0;b=80.00;n=0;d=9;dl=9;dc=0;[/url] ![capture2.jpg](/uploads/phpbb/575_561d39594dce11178709b19974d23c22.jpg) Le petit rond de ma station est allumé en vert pale, parfois lors d'un éclair ce rond vert s'allume, mais vraiment rarement, est ce bien du au mauvais emplacement de mes antennes?

      Merci.
      1 Reply Last reply Reply Quote
      • bidouilleur
        bidouilleur Admin last edited by

        déjà cette page sera aussi utile pour voir ta station et comparer à d'autres

        https://www.lightningmaps.org/blitzortung/europe/index.php?bo_page=statistics&bo_show=station&bouser=&lang=fr&bo_station_id=14842


        moi je vois déjà pas mal de bruit sur le signal, à chercher donc la raison .. via antennes, via l'alimentation ????

        moi je laisse HP sur off (hp = high pass filter)

        channel 3 de l'amp 1 peut rester sur disabled si pas de troisième loop ou ferrite

        sur amp 2 tu ne vas pas faire de miracle puisque sur disabled = off mais une antenne elec doit être dehors loin de tout sinon ça va capter tout .. pas vraiment utile. Et avec un gain 1 ... à régler mais pas avant que l'antenne soit dehors hors parasites

        sur la carte vert pale = actif dans le réseau
        vert vif = utilisé pour le calcul d'un impact mais pour les bleu, c'est plutôt proche qu'à 1000 km.

        mes antennes ferrite sont dans un petit réduit ou c'est calme question parasites, ça capte très bien. Je n'ai pas installé l'antenne elec.
        Détecteur de foudre: Ampli : v16 Contrôleur: v19.2 Antennes: ferrites 200 mm dia 15, shielded, Tracker BLUE Station 1476
        1 Reply Last reply Reply Quote
        • C
          chickenrun Participant last edited by

          [quote=bidouilleur post_id=4734 time=1505056536 user_id=275] déjà cette page sera aussi utile pour voir ta station et comparer à d'autres

          https://www.lightningmaps.org/blitzortung/europe/index.php?bo_page=statistics&bo_show=station&bouser=&lang=fr&bo_station_id=14842


          moi je vois déjà pas mal de bruit sur le signal, à chercher donc la raison .. via antennes, via l'alimentation ????

          ... [/quote] Le bruit je pense savoir d'où çà vient, les antennes sont posées pour le moment sur une étagère.
          Merci pour les conseils de réglages.
          1 Reply Last reply Reply Quote
          • Clément
            Clément Admin last edited by

            Salut,

            Les meilleurs résultats sont obtenus en désactivant le filtre passe-haut, donc HP = off.
            Essaie de mettre une plus grande amplification sur le premier étage. Donc, un gain de 10x8 au lieu de 8x10.

            Concernant le bruit, j'ai bien peur qu'il s'agisse de La Régine 😐
            Quoiqu'il semble avoir cessé entre 21h30 et 8h30 donc ce serait un appareil arrêté pour la nuit.
            Si tu as une radio AM, elle pourra t'aider à trouver la source de bruit.
            Clément | Stations: 252, 733, 1440, 2601
            1 Reply Last reply Reply Quote
            • C
              chickenrun Participant last edited by

              Bonjour.
              C'est quoi la Régine?
              1 Reply Last reply Reply Quote
              • bidouilleur
                bidouilleur Admin last edited by

                station émetteur militaire pour les sous marins Français qui est à l'est de nous +/- 70 km

                perso j'ai installé le filtres optionnels pour atténuer 62.6 Khz de cet émetteur

                http://www.mwlist.org/vlf.php
                Détecteur de foudre: Ampli : v16 Contrôleur: v19.2 Antennes: ferrites 200 mm dia 15, shielded, Tracker BLUE Station 1476
                1 Reply Last reply Reply Quote
                • C
                  chickenrun Participant last edited by

                  Tu veux parler de l'antenne qu'il y a au dessus des Cammazes?

                  Il me semble que sur blitzortung.org j'avais trouvé une page qui parlait des filtres, mais je ne la retrouve pas.
                  Peux tu me dire s'il te plait quels composants, dois je rajouter, ou quel manip dois faire si ces filtres sont déjà soudé?
                  Merci.
                  1 Reply Last reply Reply Quote
                  • C
                    chickenrun Participant last edited by

                    Pour les filtres c'est pas [url=http://forum.blitzortung.org/showthread.php?tid=1656&pid=11549#pid11549]ici[/url]?

                    PS:Je suis quasi certain que c'était pas sur cette page, si mes souvenirs sont bon , ça faisait le récapitulatif du prix de station en fonction des options (avec boitier, sans boitier, alim sans alim...) impossible d'y remettre la main dessus.
                    1 Reply Last reply Reply Quote
                    • C
                      chickenrun Participant last edited by

                      Donc pour le filtre il semblerait que ce soit un LTC1569-7, mais combien en faut'il?
                      Je dirais 2 pour les antennes ferrites, 3 pour la 3eme antenne optionnelle.

                      Doit on rajouter d'autre cpts?

                      Comment l'activer dans le logiciel?

                      Comment sélectionner la fréquence de coupure?
                      1 Reply Last reply Reply Quote
                      • bidouilleur
                        bidouilleur Admin last edited by

                        pour les filtres c'est ceux là : http://fr.farnell.com/linear-technology/ltc1569cs8-7-pbf/filtre-passe-bas-phase-lineaire/dp/1417723?selectedCategoryId=&exaMfpn=true&categoryId=&searchRef=SearchLookAhead&iscrfnonsku=false

                        une fois soudé sur la carte pour les canaux que tu veux, de nouvelles options arriveront dans l'interface u tu peux activer ou non et choisir la fréquence
                        Détecteur de foudre: Ampli : v16 Contrôleur: v19.2 Antennes: ferrites 200 mm dia 15, shielded, Tracker BLUE Station 1476
                        1 Reply Last reply Reply Quote
                        • C
                          chickenrun Participant last edited by

                          Ok merci.
                          Il en faut au moins 2 c'est bien ça?
                          Combien en as tu soudé?

                          Pour les filtres, il faut ajouter un point de soudure sur J0, c'est bien ca?
                          1 Reply Last reply Reply Quote
                          • bidouilleur
                            bidouilleur Admin last edited by

                            Moi j’ai un filtre par ferrite donc 2. Oui un petit pont de soudure pour activer
                            Détecteur de foudre: Ampli : v16 Contrôleur: v19.2 Antennes: ferrites 200 mm dia 15, shielded, Tracker BLUE Station 1476
                            1 Reply Last reply Reply Quote
                            • Clément
                              Clément Admin last edited by

                              Les filtres sont effectivement en option et, vu leur prix, autant essayer sans au début.
                              Visiblement ici, ils pourraient être nécessaires.

                              Pour ma part, j'en ai installé 3.
                              Un sur les canaux H et un sur le canal E.
                              Clément | Stations: 252, 733, 1440, 2601
                              1 Reply Last reply Reply Quote
                              • C
                                chickenrun Participant last edited by

                                Ok, bon déjà je vais l'installer correctement et ensuite on verra pour les filtres.
                                1 Reply Last reply Reply Quote
                                • Clément
                                  Clément Admin last edited by

                                  Tu peux aussi essayer une mise à la terre avant.

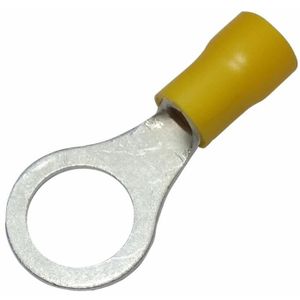

                                  J'utilise ce genre de cosse. Insérée entre l'écrou et la rondelle du connecteur F.
                                  [img]https://i2.cdscdn.com/pdt2/0/3/2/1/300x300/aer3800946638032/rw/aerzetix-10x-cosse-electrique-a-oeil-oeillet-isol.jpg[/img]
                                  Clément | Stations: 252, 733, 1440, 2601
                                  1 Reply Last reply Reply Quote
                                  • C
                                    chickenrun Participant last edited by

                                    Bonjour.
                                    Pour les réglages, des gains et offsets, pouvez vous m'indiquer vos valeurs.
                                    Afin de voir ce que je dois affiner.
                                    Merci
                                    1 Reply Last reply Reply Quote
                                    • C
                                      chickenrun Participant last edited by

                                      Bonjour [quote=Clément post_id=4736 time=1505119876 user_id=146] ...
                                      Quoiqu'il semble avoir cessé entre 21h30 et 8h30 donc ce serait un appareil arrêté pour la nuit.
                                      ... [/quote] Comment as tu fait et où as tu trouvé, pour voir que pendant ce laps de temps, les parasites avaient cessé?
                                      Merci.
                                      1 Reply Last reply Reply Quote
                                      • Clément
                                        Clément Admin last edited by

                                        Tout simplement sur les graphiques.
                                        Clément | Stations: 252, 733, 1440, 2601
                                        1 Reply Last reply Reply Quote
                                        • C
                                          chickenrun Participant last edited by

                                          [quote=Clément post_id=4785 time=1506250517 user_id=146] Tout simplement sur les graphiques. [/quote] Lesquels, s'il te plait?
                                          Car à part celui transmis toutes les 4 sec aux serveurs, je suis incapable de trouver un tracé de 24h.
                                          1 Reply Last reply Reply Quote
                                          • C
                                            chickenrun Participant last edited by

                                            Clément, peux tu m'aider parce que je n'ai toujours pas trouvé. Merci
                                            1 Reply Last reply Reply Quote
